Deponieersatzbaustoffe für das Deponieprojekt Kapiteltal

Die Verwendung von Abfällen für den unmittelbaren Einsatz als oder zur Herstellung von Deponieersatzbaustoffen erfolgt in Übereinstimmung mit Anhang 3 der Deponieverordnung. Das bedeutet, sie müssen die dort genannten Zuordnungswerte einhalten. Über den gesamten Zeitraum der Baumaßnahme Kapiteltal von 2015 bis zum Jahr 2023 werden in der Deponie ca. 2,2 Mio. Tonnen Deponieersatzbaustoffe verbaut werden. Die eingesetzten Deponiebaustoffe müssen definierte Merkmale erfüllen. Die quantitative Aufteilung nach Materialkennung sowie entsprechende Materialeigenschaften werden nachfolgend näher erläutert.

Der Mengenbedarf für den Deponiebau

Nachfolgend aufgelistet sind die Volumina der Deponieersatzbaustoffe nach Materialart, die für die Deponieerweiterung der Deponie Kapiteltal benötigt werden.

Sekundäre Deponiebaustoffe beim Deponiebau

Die Deponiebaustoffe nach Einsatzbereichen

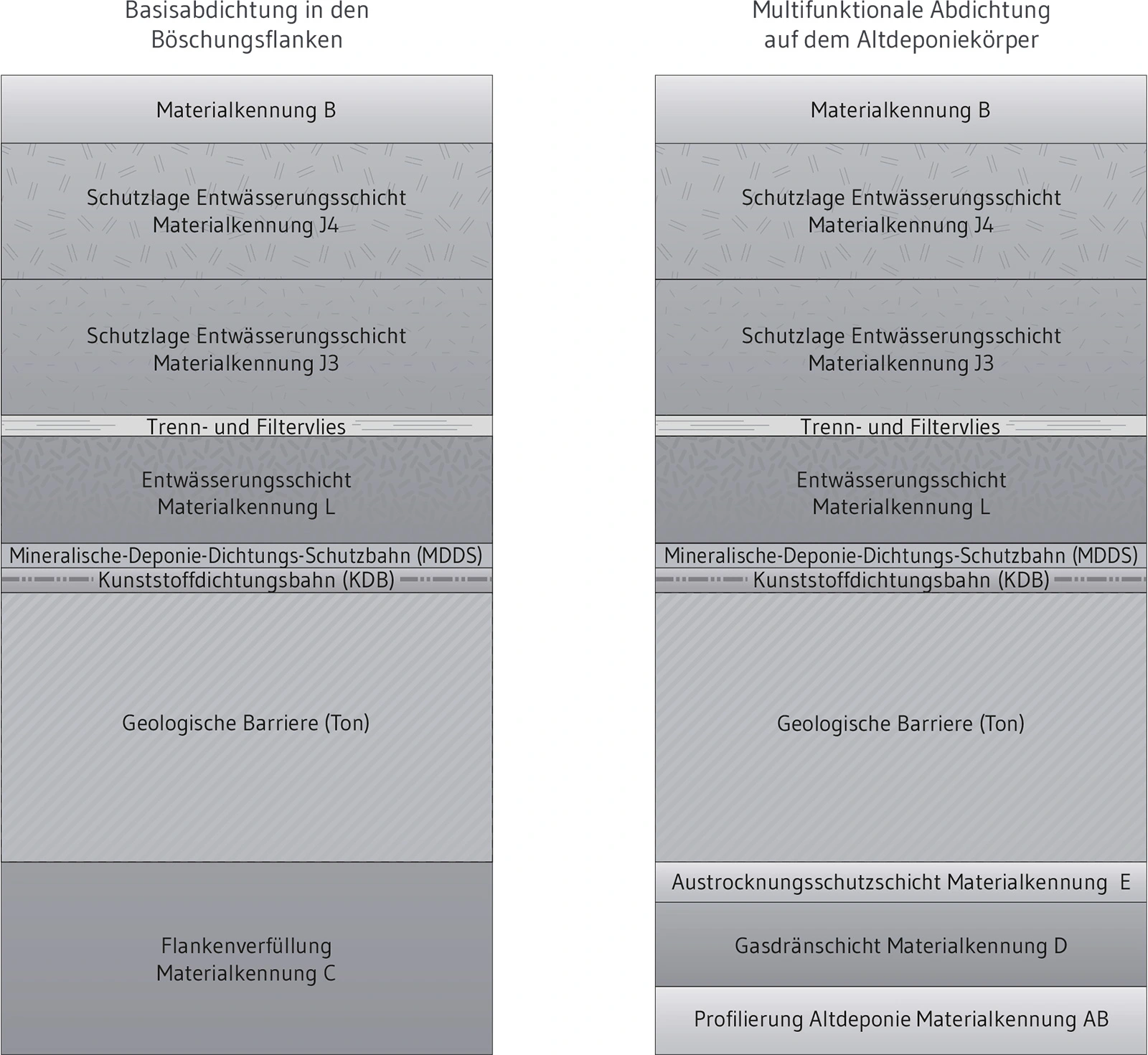

Im Rahmen der Umsetzung der Deponieerweiterungsmaßnahme Kapiteltal ist genau festgelegt, wo welche Materialien als Deponiebaustoffe eingesetzt werden. Die Zeichnungen veranschaulichen die Funktionsschichten der Deponie sowie die zugehörige Materialkennung.

Funktionsschichten und Materialien beim Deponiebau Kapiteltal

Ausgewählte relevante Parameter der eingesetzten Deponieersatzbaustoffe

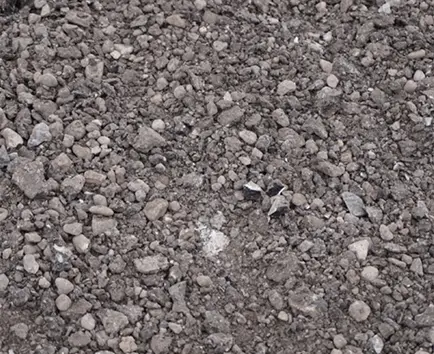

Deponiebaustoff Materiakennung D

Gasdränschicht Materialkennung D

  • Nicht bindiger Straßenaufbruch
  • Körnung 0/32 bis 0/56
  • Überkorn bis 64 mm ≤ 10 %
  • Kalkgehalt < 30 %
  • Durchlässigkeit dauerhaft im Mittel kf ≥ 1 x 10-5 m/s

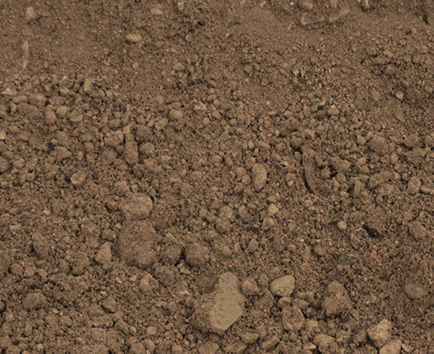

Deponiebaustoff Materialkennung E

Austrocknungsschutzschicht Materialkennung E

  • Bodengruppe SU* und GU* nach DIN 18196
  • Größtkorn max. 32 mm, Überkorn bis 64 mm max. 10 %
  • Durchlässigkeit kf ≤ 1 x 10-6 m/s

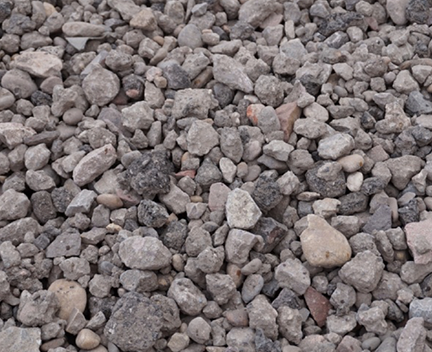

Deponiebaustoffe Materialkennung L

Entwässerungsschicht Materialkennung L

  • Lieferkörnung 16/32 oder bis 08/56 oder vergleichbare Körnungen bei Nachweis der Eignung
  • Gewaschener Kies (Rundkorn) oder doppelt gebrochener Splitt
  • Durchlässigkeit kf ≥ 1 x 10-2 m/s nach Einbau
  • Kornverteilung gemäß BQS 3-1 oder vergleichbar
  • Kornzertrümmerungsgrad unter dynamischer und statischer Einwirkung GDA E3-12

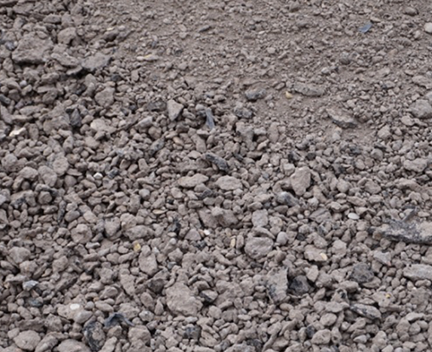

Deponiebaustoffe Materialkennung J3

Schutzlage Entwässerungsschicht

  • Untere Lage Materialkennung J3
  • Gemischtkörniges Material der Bodengruppen SU, SU*, GU, GU* nach DIN 18196
  • Feinkorngehalt maximal 40%
  • Maximale Korngröße 100 mm, Überkorn bis 200 mm < 10 %
  • Mindestdicke J3 + J4 > 1,0 m (Einbau in 2 Lagen)
  • Mindestdicke J3 > 0,5 m

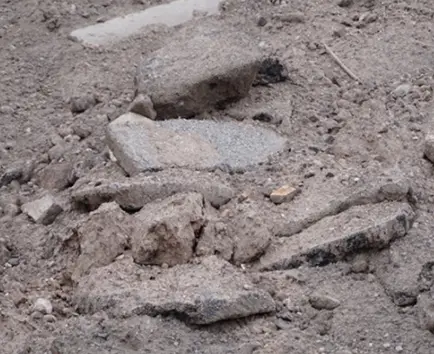

Deponiebaustoffe Materialkennung J4

Schutzlage Entwässerungsschicht

  • Obere Lage Materialkennung J4
  • Maximale Korngröße 0,3 m3
  • Abgestuftes Material

Deponiebauimpressionen
